Wasserzähler-Montageblock ZENNER 2“ Komplett-Set 5-teilig – 10 % gespart

MPN:

ZNRSET02

Ersparnis beim Kauf dieses Sets = 10 % gegenüber dem Einzelkauf!

5-teiliges-Set, bestehend aus:

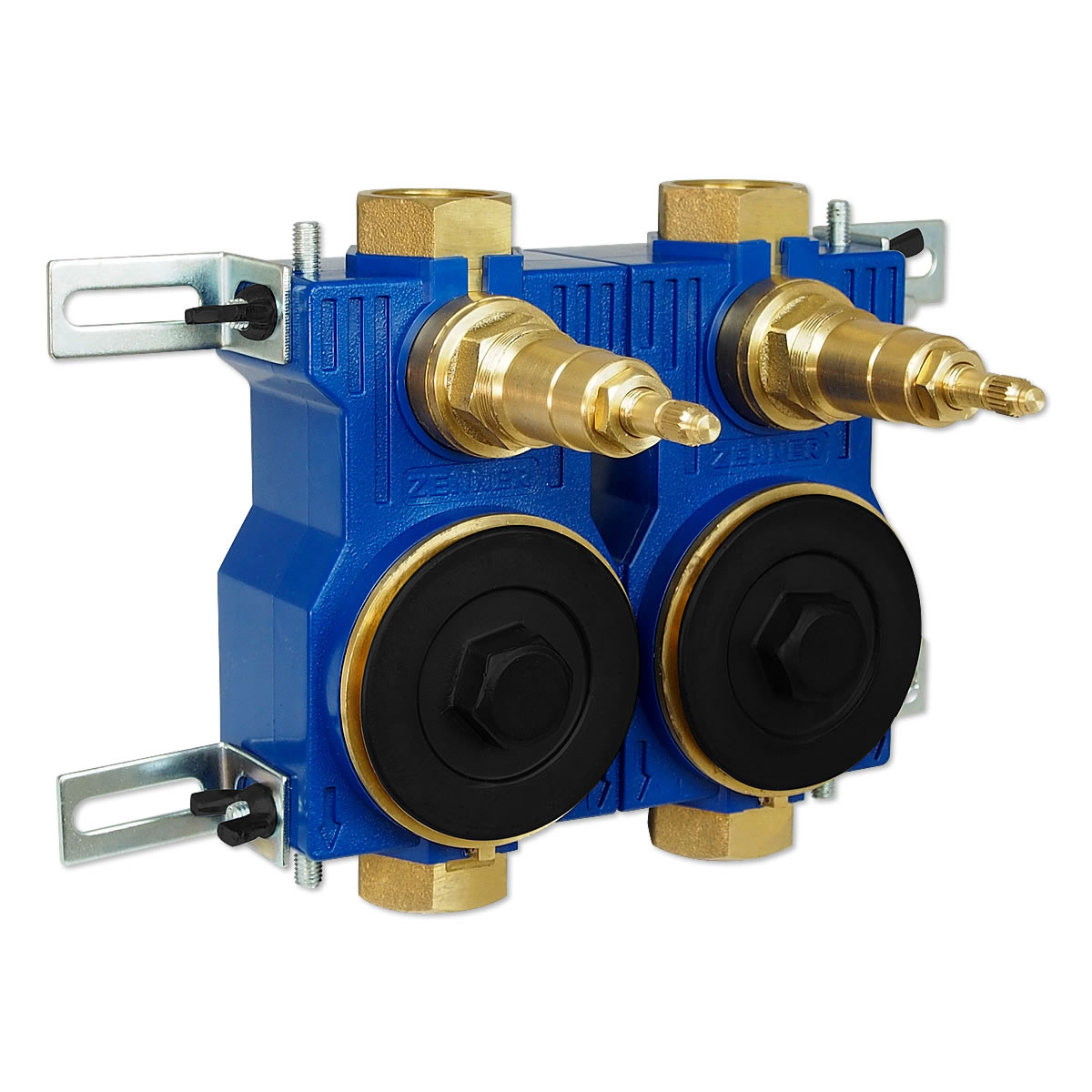

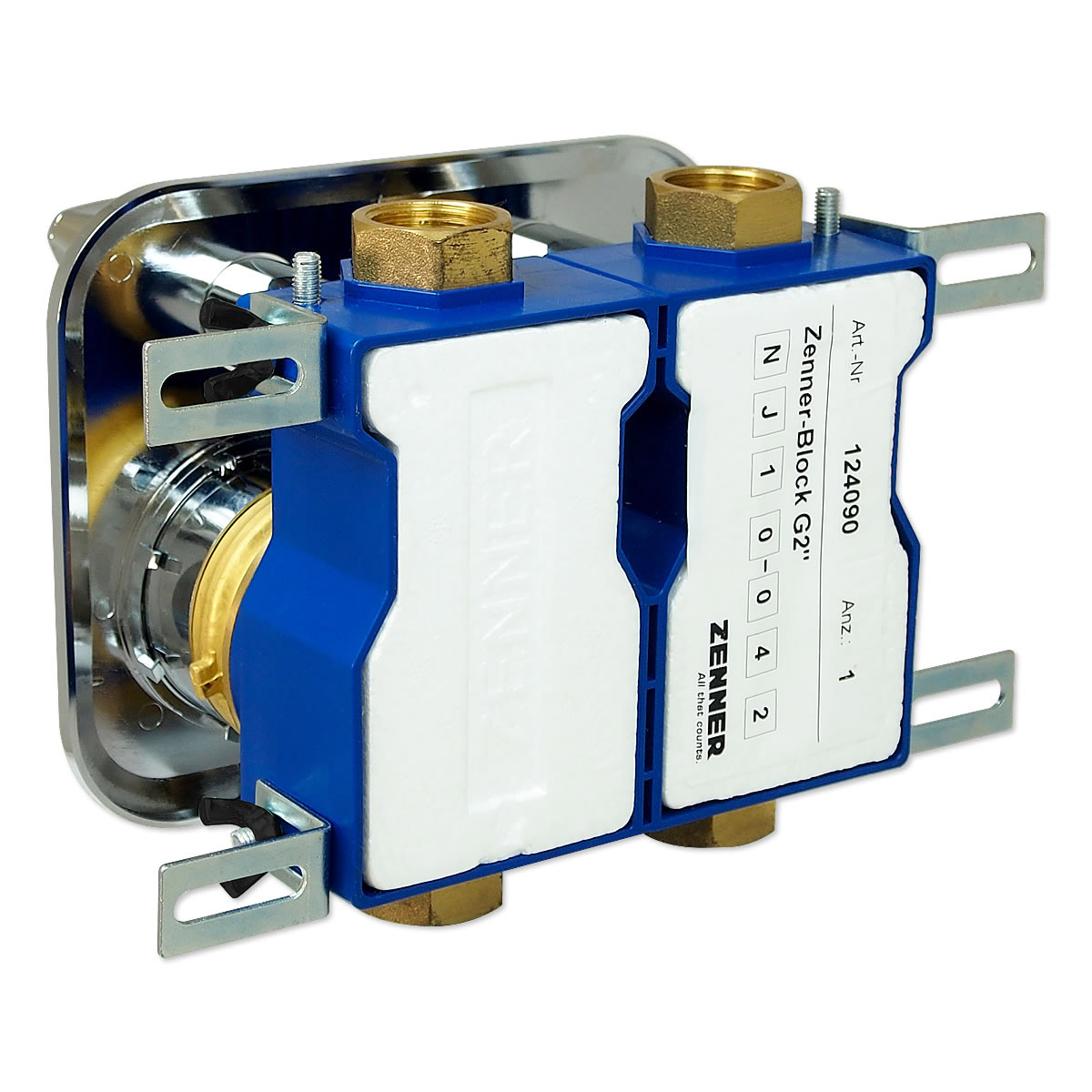

1 Stk. Unterputz-Montageblock ZENNER 2″ zur Aufnahme von 2 Messkapseln MINOLIST ER2 – Hersteller-Artikel-Nr. 124090 (ersetzt ELSET01)

Der neue ZENNER Block 2″ ist mit seinen geringen Abmessungen der derzeit kleinste Wasserzählerblock der Welt. In die wärme- und schalldämmende Ummantelung sind zwei einteilige EAS-Unterputzstücke mit integrierten Kolbenschiebern eingelassen. In einem Arbeitsgang können Zähler und Ventile ohne vorherige Ausrichtung bequem montiert werden.

Der Montageblock ZENNER Block 2″ eignet sich optimal für Mauerwerks-, Rückwand- und Seitenmontage sowie für die Vorwandinstallation in Wohnung und Appartement. Besonders bei beengten Einbausituationen ist der ZENNER Block 2″ optimal geeignet.

Eigenschaften und Details Montageblock:

• Wasserzähler-Block zur Unterputzinstallation in Wohnung und Appartement
• Ideal für Neubau und Sanierung
• Platzsparend und flexibel durch geringe Einbaumaße
• Einbau in waagerechte und senkrechte Leitungen möglich
• aus hochwertigen, wärme- und schalldämmenden Baustoffen gefertigt
• Brandschutzklasse B2 nach DIN 4102
• gegen aggressive Baumaterialien resistente Oberfläche
• Zur Aufnahme von 2″ Minolist Messkapseln ER2
• Einteilige Unterputzstücke mit integrierten Kolbenschiebern
• Keine Dichtstellen innerhalb des Montageblocks
• Variable Einbautiefe, optional auch Verlängerungen erhältlich
• Minimale Baumaße (H x B x T): 120 x 150 x 47 mm
• Anschlussgewinde: 4 x 3/4″ IG

Lieferumfang Montageblock:

• 1 Stk. Montageblock ZENNER 2″ für 2 Zähler
• 4 Stk. Befestigungswinkel mit Flügelmuttern
• 2 Stk. Kunststoff-Einputzkappen für Zähler
• 2 Stk. Kunststoff-Einputzkappen für Ventiloberteile
• Montageanleitung

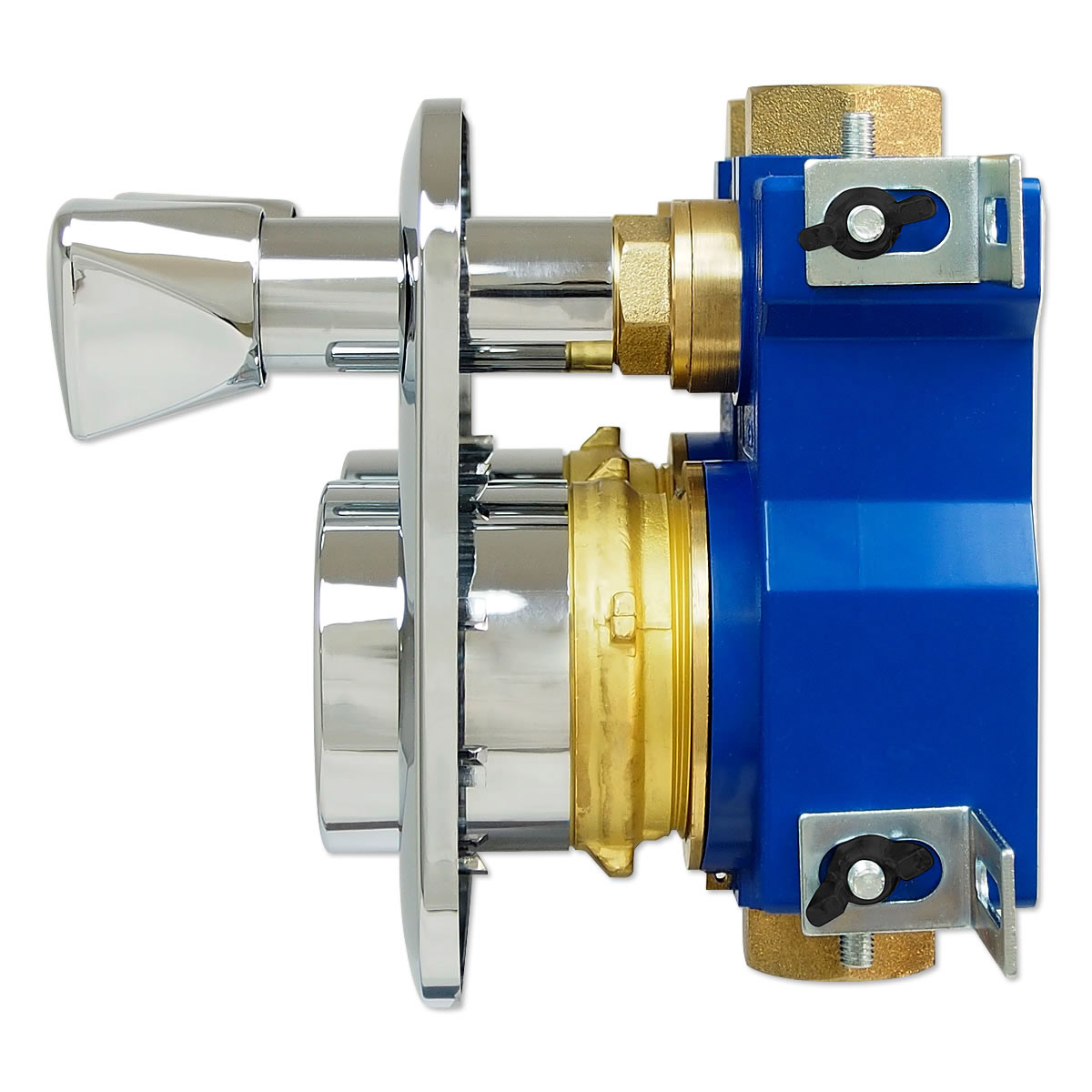

+ 1 Stk. Aufputz-Set DUO für ZENNER Unterputz-Montageblock 2″ – Hersteller-Artikel-Nr. 126401

Eigenschaften und Details Aufputz-Set:

• Aufputz-Set DUO für 2 Wasserzähler und 2 Ventiloberteile
• Material: Kunststoff
• Oberfläche: chrom
• Abmessungen (H x B): 150 x 180 mm

Lieferumfang Aufputz-Set Duo:

• Einteilige Rosette zur Abdeckung des ZENNER-Block 2“
• Spindelverlängerungen und Zentrierscheiben
• Hülsen zum Aufschrauben auf Ventiloberteile
• Kronengriffe zum Aufstecken auf Ventiloberteile und zur Ventilbetätigung
• zwei Kronengriffeinsätze zur Fixierung der Kronengriffe und farblichen Kennzeichnung von Kalt- und Warmwasser (blau/rot)

+ 1 Stk. Kaltwasser-Messkapsel MINOLIST ER2

+ 1 Stk. Warmwasser-Messkapsel MINOLIST ER2

zum Einbau in den ZENNER Unterputz-Montageblock

Eigenschaften und Details Messkapseln:

• Koaxial-Messkapsel als Mehrstrahl-Volltrockenläufer mit drehbarem Zählerkopf
• geeicht und zugelassen
• inkl. Beglaubigungsgebühr
• drehbares, hochpräzises 7-stelliges Rollenzählwerk für litergenaue Ablesung
• Sternrad zeigt geringste Bewegungen des Flügelrads
• Gehäuse aus Messing
• Zählwerkshaube aus hochwertigem UV-beständigem Kunststoff (chrom)
• für Kaltwasser bis 30 °C
• für Warmwasser bis 90 °C
• Dauerdurchfluss Q3: 2,5 m³/h
• Gewinde: 2“
• Q3/Q1 Einbaulage vertikal R 40 V
• Max. Belastung: 3,125 m³/h
• Max. Betriebsdruck: 10 bar
• CE-konform

Lieferumfang Wasserzähler:

• Kaltwasser-Messkapsel MINOLIST ER2
• Warmwasser-Messkapsel MINOLIST ER2
• 2 Stk. L-Dichtring
• 2 Stk. Plompe
• Montageanleitung

+ 1 Stk. MINOL Universalschlüssel für Unterputz-Wasserzähler – Hersteller-Artikel-Nr. 102092

Eigenschaften und Details Universalschlüssel:

• einsetzbar z. B. für die Montage bzw. den Austausch der Messkapseln MB1, MB2, MB3, MINOLAS, MINOLIST, MINOMET
• robuste Ausführung aus Metall mit umsteckbarem Hebel, je nachdem welcher Durchmesser benötigt wird
• Länge Schlüssel: ca. 200 mm
• Länge Hebel: ca. 295 mm
